LIA-240-120 — це промислова батарейна система, розроблена для потужних енергетичних рішень. Завдяки номінальній напрузі 225 В та ємності 26 кВт·год, вона ідеально підходить для застосувань, де потрібна висока ефективність та масштабованість.
Система легко інтегрується у великі енергетичні проєкти, працюючи як автономне джерело живлення або частина більшої мережі. Можливість послідовного та паралельного з’єднання дозволяє нарощувати ємність у кратному співвідношенні до 104 кВт·год, що робить її універсальним рішенням для промислових, комерційних та інфраструктурних об’єктів.
Основні переваги:
- Висока напруга (225 В): Зменшує втрати енергії та забезпечує ефективну роботу у високовольтних системах.
- Система Smart BMS: Контролює всі параметри батареї, запобігаючи перевантаженням та оптимізуючи продуктивність.
- Гнучкість у масштабуванні: Підтримує послідовне та паралельне підключення для збільшення потужності.
- Розширений діапазон робочої напруги (200-252 В): Забезпечує стабільну роботу навіть при змінних вхідних параметрах.
- Компактний та міцний корпус: Конструкція розрахована на встановлення в промислових умовах, транспортних контейнерах або великих енергетичних шафах.
- Оптимізоване охолодження: Вбудовані вентилятори підтримують стабільну температуру навіть при високих навантаженнях.
LIA-240-120 — це надійне рішення для підприємств, які потребують стабільного живлення, високої ефективності та можливості масштабування.
Технічні характеристики системи LIA-240-120
| Назва | LIA-240-120 |
| Гарантійний термін | 2 роки |
| Призначення | Енерго-збереження |
| Тип акумулятора | Li-ion |
| Конфігурація комірок | 60S2P |
| Напруга, В | 180 – 252 |
| Загальна номінальна ємність, А·год | 120 |
| Збережена енергія, кВт·год | 26,6 |
| Максимальний/оптимальний струм заряду/розряду, А | 150 / 60 |
| Струм балансування, А | 5 |
| Точність балансування, мВ | 5 |
| Струм захисту, А (програмується через BMS) | 200 |
| Температура експлуатації, °C | -10°C до +40°C |
| Відносна вологість при роботі та зберіганні, % | 5 – 95% |
| Очікуваний термін експлуатації | 5 років+ |
| Розміри (Д×Ш×В), мм | 910 × 505 × 420 |
| Маса, кг | 165 |
Батарейна система на основі літій-іонних акумуляторів, надалі LIA 240 120, призначена для використання як резервне джерело живлення в складі з інвертором потужністю 5 – 30 кВА.
LIA 240 120 являє собою металевий корпус, в якому розташовані:
– літій іонна акумуляторна батарея 60S2P;
– BMS (система контролю і управління) 60S 200 A;
– блок живлення МН 120 12
– термореле KSD9700 – 5A-55-A
– два контактори KILOVAC EV200 AAANA
– два вентилятора
– запобіжник на 400 А.

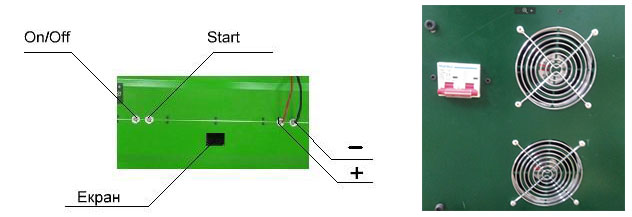

На верхній панелі (див. рис. 1, а) розміщено екран BMS, кнопка вмикання BMS – On/Off, кнопка Start контакторів і провода виводів батареї. На правому боці (див. рис. 1, б) розташований автоматичний вимикач вихідної напруги батареї та вентилятори.
а) б)
Рис.1 – Загальний вигляд батарейної системи: а) вигляд зверху, б) вигляд збоку (справа).
LIA 240 120 виготовлена згідно ТУ У 27.2-43253934-001:2023 і відповідає всім встановленим вимогам. Також забезпечується згідно міжнародних норм по літій-іонним батареям захист та керування по основним чотирьом параметрам: верхня межа заряду батареї, нижня межа розряду батареї, сила струму при заряді та розряді батареї, температурний контроль. Дані функції реалізовані у вигляді системи контролю і управління (BMS).
Дана продукція пройшла добровільну сертифікацію, про що є відповідні документи.
УТИЛІЗАЦІЯ.
Батареї мають небезпечні хімічні речовини. Утилізуйте станцію тільки після повної розрядки акумулятору. Суворо дотримуйтесь місцевих правил утилізації та переробки батарей.
ВИМОГИ З ТЕХНІКИ БЕЗПЕКИ.
Увага! Перед експлуатацією вивчити паспорт виробу.
Один раз на три місяці у разі невикористання виробу перевіряйте рівень заряду батареї. Не допускати значення напруги менше 180 В.
Для гарантування безпечного використання, будь ласка, дотримуйтесь наступних у цьому розділі інструкцій для запобігання ураження електричним струмом, отриманню травм та пошкодження виробу:
⦁ НЕ розбирайте пристрій і не вносіть в нього зміни, це небезпечно та призведе до втрати гарантії виробника;
⦁ використовуйте пристрій тільки за призначенням і відповідно до його функцій;
⦁ у випадку пожежі можна використовувати тільки вуглекислотний чи порошковий вогнегасник призначений для енергоустаткування;
Пристрій містить велику кількість збереженої енергії, що при неправильному використанні може призвести до тяжких наслідків!
Постачальник звільняється від будь-яких зобов’язань (в т.ч. гарантійних або матеріального відшкодування) при порушенні вищенаведених пунктів.
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ.
Батарейна система обслуговується персоналом, який має спеціальну підготовку зі спостереження та догляду за ними. До роботи з акумуляторами допускаються особи не молодше 18 років.
Процес установки
1. Увімкнути інвертор без під’єднання батарейної системи та налаштувати параметри батареї (у більшості інверторів – режим USE): нижній поріг 200 В, верхній поріг 252 В, струм заряду оптимально 50 А, струм розряду – 100 А.
2. Вимкнути інвертор.
3. Переконатися, що автоматичний вимикач на правому боці корпусу батареї вимкнений і під’єднати батарейну систему до інвертора, дотримуючись полярності (червоний дріт – «плюс», чорний дріт – «мінус»).
4. Увімкнути інвертор, перевірити правильність налаштування параметрів батареї.
5. Увімкнути батарею:
– натиснути кнопку On/Off, має засвітитися екран з усіма параметрами батареї і в лівому нижньому куті повинен блимати червоний квадрат.
– натиснути кнопку Start, мають увімкнутися контактори і колір квадрата змінитися на жовтий;
– увімкнути автоматичний вимикач батареї.
Відключення батареї для обслуговування:
– вимкнути інвертор;
– вимкнути автоматичний вимикач батареї;
– натиснути кнопку On/Off.
ТЕРМІН ЕКСПЛУАТАЦІЇ ТА ГАРАНТІЙНІ ЗОБОВЯЗАННЯ.
Зазвичай, термін служби акумуляторів складає не менш, ніж п’ять років при температурі експлуатації 20-25°С. Кількість циклів заряду-розряду орієнтовно складає 2000 і залежить від умов експлуатації та дотримання рекомендацій наведених в даному паспорті.. Перед тривалим зберіганням чи вимкненням пристрою на тривалий час, потрібно повністю зарядити батарейну систему. Слідкуйте за рівнем напруги (не менше 180 В) і не допускайте зберігання батарейної системи в розрядженому стані!
Гарантійний строк ремонту означений у п.1.4 (2 роки).
Гарантійний ремонт не виконується при порушенні вимог зазначених в паспорті на даний виріб, а також, якщо будуть знайдені сліди спроб самостійного ремонту. Виробник та постачальник не несе відповідальність за наслідки, що виникли в результаті некваліфікованого використання виробу і підключеного до нього устаткування, а також умисного порушення вимог і правил, вказаних в цьому керівництві. У разі виявлення будь-якої несправності, покупець повинен проінформувати про це продавця і надати виріб для перевірки.
