Надійне джерело енергії для вашого дому

LIA-48-105 – компактна та ефективна система накопичення енергії, що забезпечує безперебійне живлення для вашого дому чи офісу. З використанням високоякісних LiFePO4 акумуляторів, система гарантує стабільну роботу та тривалий термін служби.

• Особливості системи

Система може працювати як окремо з інвертором, так і в складі комплексного рішення безперебійного живлення. Модульна конструкція дозволяє масштабувати потужність системи за рахунок паралельного підключення додаткових модулів, збільшуючи ємність кратно 5,12 кВтгод до 25,6 кВтгод.

ЗАГАЛЬНІ ВІДОМОСТІ

Назва виробу: LIA 48-105 Гарантійний термін: 2 роки Призначення: Енергозабезпечення

LIA 48-120 виготовлена згідно ТУ У 27.2-43253934-001:2023 і відповідає всім встановленим вимогам. Система забезпечує захист та керування відповідно до міжнародних норм по літій-іонним батареям за основними чотирма параметрами:

• Верхня межа заряду батареї
• Нижня межа розряду батареї
• Сила струму при заряді та розряді батареї
• Температурний контроль

Дані функції реалізовані у вигляді системи контролю і управління (BMS).

Продукція пройшла добровільну сертифікацію, про що є відповідні документи.



КОМПЛЕКТНІСТЬ

• LIA 48-105 – 1 шт.
• Паспорт виробу – 1 шт.

ЗАГАЛЬНИЙ ОПИС ВИРОБУ

Літій-іонний акумулятор 48 В, 120 А*год, надалі LIA 48-1050, призначений для використання як резервне джерело живлення разом із гібридними інверторами потужністю 5 – 10 кВА.

LIA 48-120 являє собою металевий корпус, в якому розташовані:

• Літій-іонна акумуляторна батарея 15S2P
• Smart BMS 15S 48 вольт 100 А
• Балансир конденсаторний 5А
• Запобіжник на 300 А

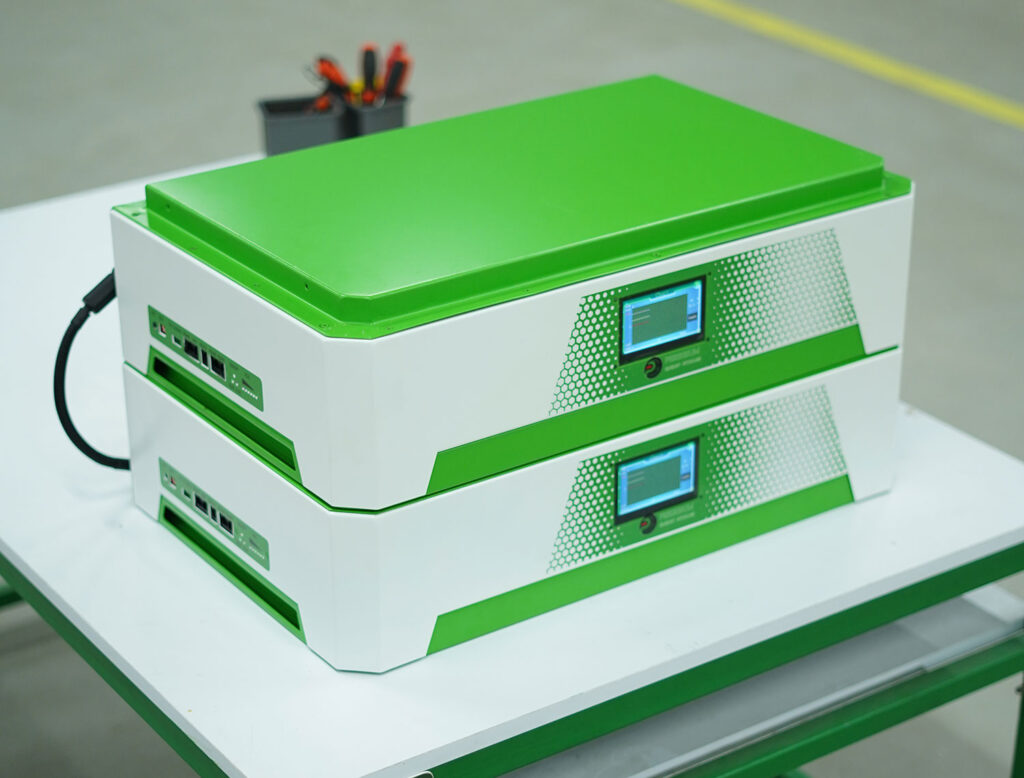

Розташування елементів

На лицевій панелі:

• Дисплей BMS

На лівому боці:

• Роз’єми інтерфейсів RS485, CAN
• Світлодіоди On/Off, Run, Alarm, SOC
• Кнопка скидання RST
• Перемикачі адреси батареї (використовуються при з’єднанні декількох батарей)

На задній стороні:

• Клеми виводів батареї
• Вимикач BMS

ВИМОГИ З ТЕХНІКИ БЕЗПЕКИ

УВАГА! Перед експлуатацією вивчити паспорт виробу.

Пристрій містить велику кількість збереженої енергії, що при неправильному використанні може призвести до тяжких наслідків!

Для гарантування безпечного використання, будь ласка, дотримуйтесь наступних інструкцій:

1. Один раз на три місяці у разі невикористання виробу перевіряйте рівень заряду батареї. Не допускати значення напруги менше 42 В!
2. НЕ розбирайте пристрій і не вносьте зміни в його конструкцію – це небезпечно та призведе до втрати гарантії виробника.
3. Використовуйте пристрій тільки за призначенням і відповідно до його функцій.
4. У випадку пожежі можна використовувати тільки вуглекислотний чи порошковий вогнегасник, призначений для енергоустаткування.
5. Уникайте сильних механічних пошкоджень та ударів по корпусу акумулятора.
6. Не допускайте потрапляння рідини всередину пристрою.
7. Не допускайте тривалого знаходження пристрою під прямими сонячними променями.

Постачальник звільняється від будь-яких зобов’язань (в т.ч. гарантійних або матеріального відшкодування) при порушенні вищенаведених пунктів.

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

Акумуляторні батареї обслуговуються персоналом, який має спеціальну підготовку зі спостереження та догляду за ними. Кваліфікація обслуговуючого персоналу має бути не нижче III групи. До роботи з акумуляторами допускаються особи не молодше 18 років.

Порядок встановлення та підключення:

1. Увімкніть інвертор без під’єднання батареї та налаштуйте параметри батареї (у більшості інверторів – режим USE):
   • Нижній поріг: 45 В
   • Верхній поріг: 63 В
   • Струм заряду: до 50 А
   • Струм розряду: 100 А
   • Вимкніть інвертор після налаштування.
2. Під’єднайте батарею до інвертора, дотримуючись полярності:
   • Червоний дріт – плюс (+)
   • Чорний дріт – мінус (-)
3. Увімкніть інвертор, перевірте правильність налаштування параметрів батареї на інверторі.
4. Увімкніть батарею вимикачем на задній стінці. При цьому має ввімкнутися сенсорний екран BMS, який відображає всю інформацію по батареї:
   • Загальна напруга батареї
   • Струм
   • Стан батареї SOC%
   • Напруга на комірках
   • Температура
   • Положення ключів заряду та розряду
   • Аварії

Паралельне підключення:

• Допускається з’єднувати паралельно до 5 батарей із загальною збереженою енергією до 33,5 кВт*год.

Примітка: Програмування BMS та моніторинг акумуляторної батареї виконується лише спеціалістами на виробництві за допомогою програми «BMS META».

ТЕРМІН ЕКСПЛУАТАЦІЇ ТА ГАРАНТІЙНІ ЗОБОВ’ЯЗАННЯ

Зазвичай, термін служби акумуляторів складає не менш ніж п’ять років при температурі експлуатації 20-25°С. Кількість циклів заряду-розряду орієнтовно складає 2000 і залежить від умов експлуатації та дотримання рекомендацій наведених в даному паспорті.

Рекомендації щодо зберігання:

• Перед тривалим зберіганням чи вимкненням пристрою на тривалий час, потрібно повністю зарядити акумулятор.
• Слідкуйте за рівнем напруги акумулятора і не допускайте зберігання акумулятора в розрядженому стані!

Гарантійні умови:

• Гарантійний строк ремонту – 2 роки від дати продажу.
• Гарантійний ремонт не виконується при порушенні вимог зазначених в паспорті на даний виріб, а також, якщо будуть знайдені сліди спроб самостійного ремонту.
• Виробник та постачальник не несе відповідальність за наслідки, що виникли в результаті некваліфікованого використання виробу і підключеного до нього устаткування, а також умисного порушення вимог і правил, вказаних в цьому керівництві.

У разі виявлення несправності:

У разі виявлення будь-якої несправності, покупець повинен проінформувати про це продавця і надати виріб для перевірки.

УТИЛІЗАЦІЯ

Батареї містять небезпечні хімічні речовини. Утилізуйте батарею тільки після повної розрядки акумулятора. Суворо дотримуйтесь місцевих правил утилізації та переробки батарей.
