LIA-220-180 — це більше, ніж просто батарея. Це розумна, компактна та надійна система, створена для тих, хто цінує комфорт, енергонезалежність та сучасний підхід до технологій. Завдяки вбудованому інвертору з потужністю 4,2 або 6,2 кВт, система автоматично забезпечує резервне живлення вашого будинку чи квартири без жодного втручання з вашого боку.
Якщо зовнішня електромережа зникає, LIA-220-180 миттєво активується, забезпечуючи безперебійну роботу всіх ваших пристроїв. А коли мережа знову доступна — система інтелектуально заряджає акумулятор, готуючи його до наступного виклику.
Ще одна перевага — можливість підключення сонячних панелей. LIA-220-180 підтримує заряд від сонця, дозволяючи вам використовувати енергію природи для створення екологічного та економного способу життя.
Ключові характеристики:
- LiFePO4 акумулятор: Надійність та тривалість служби з понад 5000 циклами заряду/розряду.
- Інтелектуальна система керування (Smart BMS): Захищає вашу батарею та гарантує її ефективну роботу.
- Ефективність 97%: Максимальне використання кожної краплі енергії.
- Потужність: Вибір між 4,2 та 6,2 кВт для покриття ваших індивідуальних потреб.
Завдяки витонченому дизайну та компактним розмірам, LIA-220-180 легко інтегрується у ваш інтер’єр чи технічне приміщення. Це не просто технологія — це ваша впевненість у стабільній енергії, незалежно від обставин.
Технічні характеристики системи LIA-220-180
| Назва | LIA-220-180 |
| Гарантійний термін | 2 роки |
| Призначення | Автономне енергозабезпечення |
| Тип акумулятора | 16 шт. LiFePO4 (виробник комірок EVE, клас А) |
| Розміри (Д×Ш×В), мм | 886 × 495 × 185 |
| Маса, кг | 64 |
| Схема батареї | 16S1P |
| Номінальна напруга батареї, В | 51,2 |
| Діапазон робочої напруги батареї, В | 44,8 – 57,6 |
| Загальна номінальна ємність, А·год | 100 |
| Збережена енергія, Вт·год | 5120 |
| Кількість циклів (при струмах до 20 А) | Більше 5000 |
| Саморозряд у місяць, % | 3,0 |
| Ток заряду батареї (обмежений інвертором), А | 30 |
| Ток балансування, мА | 100 |
| Точність балансування, мВ | 5 |
| Струм захисту, А | 200 |
| Система контролю і керування | Smart BMS (JK) |
| Модель інвертора | BSSI-V-GN6200 |
| Номінальна потужність, В·А | 6200 |
| Номінальна напруга, В | 220 |
| Діапазон вхідної напруги АС, В | 180–270 |
| Частота, Гц | 50 |
| Ефективність DC/AC, % | 97 |
| Автоматичне перемикання, мс | 10 |
| Форма вихідної напруги | Чиста синусоїда |
| Наявність модуля Wi-Fi | Так |
| Максимальна потужність сонячних панелей, Вт | 6200 |
| Діапазон напруги PV MPPT, В | 60–500 |
| Максимальний струм зарядки від мережі, А | 100 |
| Максимальний струм зарядки мережа + сонце, А | 120 |
| Температура експлуатації, °C | 0°C до +50°C |
| Відносна вологість при роботі та зберіганні, % | 5–95% |
| Очікуваний термін експлуатації | 5 років+ |
Джерело безперебійного живлення LIA 220-180, (надалі LIA 220-180), призначене для використання як резервне джерело живлення.
LIA 220-180 являє собою металевий корпус, в який розташовані – літій-залізофосфатна акумуляторна батарея 16S1P із збереженою енергією на 5,12 кВт*год та ємністю 100 А*год;
– BMS 8S 200 A (JiKong);
– Інвертор BSSI –V- GN6200 потужністю на 6200 ВА (з Wi-Fi модулем);
– запобіжник на 400 A.

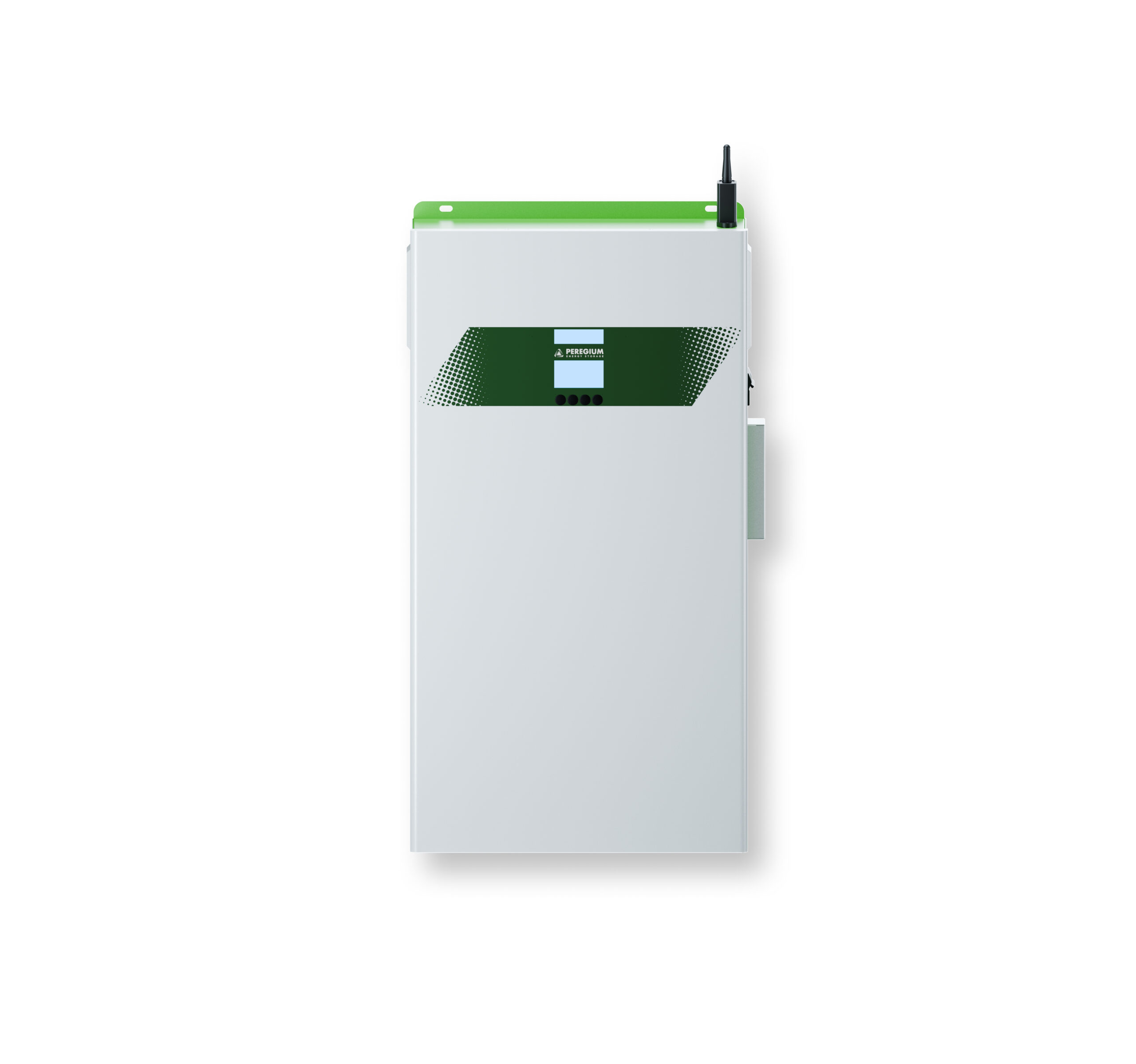

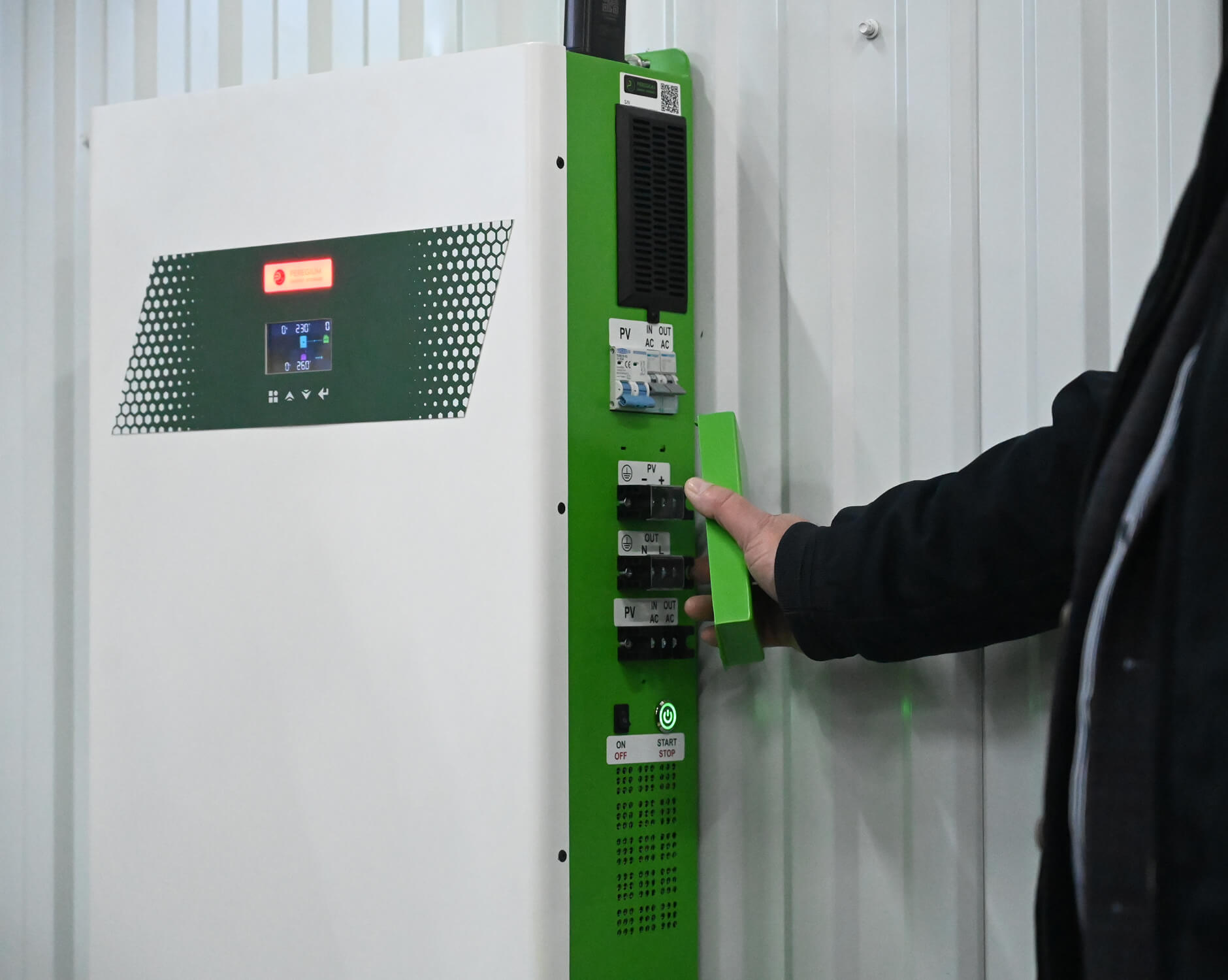

На лицьовій панелі розміщено екран інвертора. На правій боковій частині корпусу розташовані клеми підключення входу (IN AC) та виходу (OUT AC) 220 В, клеми для підключення сонячних панелей (PV IN), вимикачі БМС (Start/Stop) та інвертора (On/Off).
Технічні дані інвертора
Інвертор BSSI–V-GN6200 (6200 ВА) – багатофункціональний пристрій, який поєднує можливості інвертора, сонячного зарядного пристрою та приладу для безперебійної зарядки акумуляторів від побутової енергомережі. На дисплеї інвертора відображаються поточні налаштування, а ергономічні кнопки керування дозволяють налаштовувати пріоритет змінного струму/енергії від сонячних батарей та необхідну вхідну напругу. Чистий синусоїдальний інвертор має функцію холодного запуску, автоматично підключає навантаження при відновленні мережі змінного струму та заряджає літієві акумулятори. Спеціальний функціонал забезпечує захист від перевантаження та короткого замикання. Для дистанційного спостереження за роботою системи присутній модуль Wi-Fi.
LIA 220-180 виготовлена згідно ТУ У 27.2-43253934-001:2023 і відповідає всім встановленим вимогам. Також забезпечується згідно міжнародних норм по літій-іонним батареям захист та керування по основним чотирьом параметрам: верхня межа заряду батареї, нижня межа розряду батареї, сила струму при заряді та розряді батареї, температурний контроль. Дані функції реалізовані у вигляді системи контролю і управління (BMS), а також додатково системою захисту самого вбудованого інвертора.
Дана продукція пройшла добровільну сертифікацію, про що є відповідні документи.
УТИЛІЗАЦІЯ.
Батареї мають небезпечні хімічні речовини. Утилізуйте станцію тільки після повної розрядки акумулятору. Суворо дотримуйтесь місцевих правил утилізації та переробки батарей.
ВИМОГИ З ТЕХНІКИ БЕЗПЕКИ.
Увага! Перед експлуатацією вивчити паспорт виробу.
Один раз на три місяці у разі невикористання виробу перевіряйте рівень заряду батареї. Не допускати значення напруги менше 44,8 В!
Для гарантування безпечного використання, будь ласка, дотримуйтесь наступних у цьому розділі інструкцій для запобігання ураження електричним струмом, отриманню травм та пошкодження виробу:
⦁ НЕ змінюйте налаштувань інвертора та системи БМС!
⦁ НЕ розбирайте пристрій і не вносіть в нього зміни, це небезпечно та призведе до втрати гарантії виробника;
⦁ використовуйте пристрій тільки за призначенням і відповідно до його функцій;
⦁ при монтажі залишайте мінімум по 30 см вільного простору з обох сторін для забезпечення вентиляції пристрою;
⦁ у випадку пожежі можна використовувати тільки вуглекислотний чи порошковий вогнегасник призначений для енергоустаткування.
Пристрій містить велику кількість збереженої енергії, що при неправильному використанні може призвести до тяжких наслідків!
Постачальник звільняється від будь-яких зобов’язань (в т.ч. гарантійних або матеріального відшкодування) при порушенні вищенаведених пунктів.
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ.
Пропускна здатність інвертора становить 6 кВт*год, що цілком достатньо для аварійного живлення квартири (будинку). При такому споживанні цього орієнтовно вистачить на 1 годину 15 хвилин. Якщо для постійного споживання необхідно більше ніж 6 кВт*год, тоді виробник рекомендує встановлювати даний пристрій з АВР (автоматом введення резерву або перекидним вимикачем) паралельно існуючій мережі квартири (будинку).
Підключити мережу 220 В з вхідного щитка будинку (квартири) до клем IN (N, L, ), дотримуючись маркування проводів L, N та заземлення. Для цього необхідно зняти захисний кожух, який закриває всі клеми пристрою (викрутити внизу один гвинт та припідняти нижню частину та витягнути з верхніх пазів). Всі операції необхідно виконувати при вимкнених автоматичних вимикачах! Використовувати для підключення мідний дріт перерізом 2,5 мм2. Підключити навантаження до клем OUT (N, L, ), дотримуючись маркування. Для підключення сонячних панелей (за наявності) використати клеми PV (+ та -). Джерело безперебійного живлення LIA 220-180 містить власні автоматичні вимикачі на вхід IN AC , вихід OUT AC мережі змінного струму та від сонячних панелей на постійному струмі PV. Закрити в зворотному порядку захисний кожух.
Увімкнути БМС (Start/Stop) та інвертор (On/Off), засвітиться дисплей інвертора. Після цього ввімкнути автоматичний вимикач IN AC та OUT AC. Якщо під’єднані сонячні панелі, то через 2 хвилини також ввімкнути автоматичний вимикач PV. В разі необхідності вимкнути пристрій всі дії виконуються в зворотному порядку.
Коли навантаження в будинку (квартирі) отримує енергію від мережі, акумулятор знаходиться в буферному режимі (над дисплеєм інвертора світиться надпис Peregium синім кольором). При відключенні мережі навантаження автоматично підключається до інвертора і живлення відбувається від літієвого акумулятора (над дисплеєм інвертора світиться надпис Peregium червоним кольором). При появі мережі інвертор очікує близько 2 хвилин (для запобігання виходу з ладу при різких перепадах напруги) та перемикається на роботу від мережі, при цьому паралельно починає заряджати літієвий залізофосфатний акумулятор. При заряджанні/роботі від сонячних панелей надпис Peregium світиться зеленим кольором.
Для балансування напруги осередків, захисту від глибокого розряду та перезаряджання використовується BMS. Програмування БМС та моніторинг акумуляторної батареї виконується програмою з смартфона «JK BMS». Змінювати налаштування категорично забороняється!
Верхній і нижній пороги заряду, розряду акумулятора програмуються (виробником) в інверторі, як другий рівень захисту. У разі перевищення температури всередині пристрою більше 65 градусів Цельсія відбувається відключення інвертора та акумулятора.
Вимикач Start/Stop призначений для вмикання БМС. Короткочасне натискання кнопки вмикає, а тривале натискання (протягом 5 с) – вимикає БМС.
Вимикач On/Off призначений для вмикання інвертора.
Сумарне навантаження не повинне перевищувати 6200 ВА / 6000 Вт. При більших навантаженнях інвертор перейде в режим захисту по температурі. Після охолодження інвертор має автоматично ввімкнутись.
Інвертор та вся система налаштовані та НЕ потребують додаткових налаштувань (за винятком мережі Wi-Fi згідно інструкції до модуля).
ТЕРМІН ЕКСПЛУАТАЦІЇ ТА ГАРАНТІЙНІ ЗОБОВЯЗАННЯ.
Зазвичай, термін служби акумуляторів складає не менш, ніж п’ять років при температурі експлуатації 20-25°С. Кількість циклів заряду-розряду орієнтовно складає 5000 і залежить від умов експлуатації та дотримання рекомендацій наведених в даному паспорті. Регламентована кількість збереженої енергії відповідає у випадку використання пристрою з навантаження рівним 0,2 С (орієнтовно 600 Вт). При більших навантаженнях кількість енергії від акумулятора пропорційно зменшується (дана інформація наведена згідно умов виробника залізофосфатних комірок). Перед тривалим зберіганням чи вимкненням пристрою на тривалий час, потрібно повністю зарядити акумулятор. Слідкуйте за рівнем напруги акумулятора і не допускайте зберігання акумулятора в розрядженому стані (не нижче 44,8 В)!
Гарантійний строк ремонту означений у п.1.4 (2 роки).
Гарантійний ремонт не виконується при порушенні вимог зазначених в паспорті на даний виріб, а також, якщо будуть знайдені сліди спроб самостійного ремонту. Виробник та постачальник не несе відповідальність за наслідки, що виникли в результаті некваліфікованого використання виробу і підключеного до нього устаткування, а також умисного порушення вимог і правил, вказаних в цьому керівництві. У разі виявлення будь-якої несправності, покупець повинен проінформувати про це продавця і надати виріб для перевірки.
